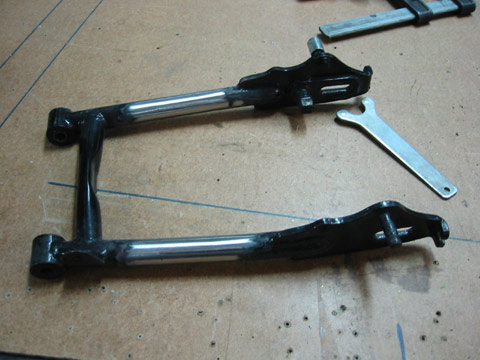

24.01.2003Originale Honda Monkey Schwinge verlängern |
 Detaillierte Beschreibung der Verlängerung einer originalen Honda Monkey Schwinge um 4cm |
|
Schwinge mittig zerteilen | Zu Beginn muss die Schwinge mittig zerteilt werden. Dies macht man am besten mit einem Rohrschneider, oder einer Eisensäge. Danach sollte die Rohrenden gut entgratet werden.
Ein befreundeter Dreher muss dann das Zwischenstück anfertigen, das dann in die beiden Rohrenden gesteckt werden kann. (Zeichnung wird noch an dieser Stelle folgen) |

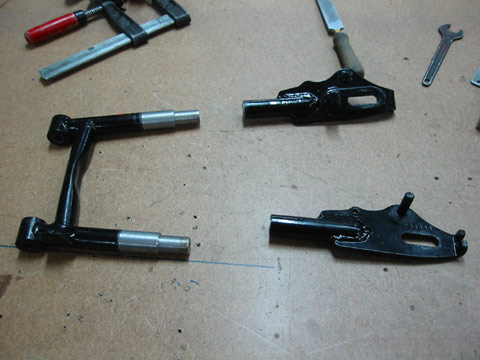

Die Zwischenstücke sollten "stramm" in die Schwinge eingesteckt werden können (siehe Bild). |

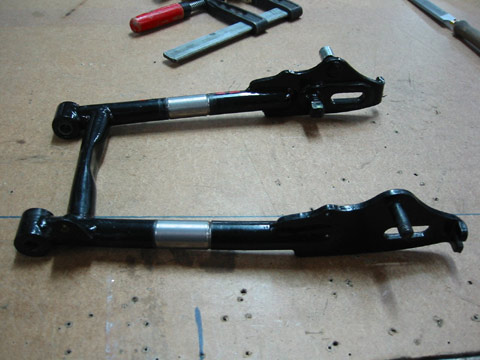

Die komplette Schwinge zusammensetzen und grob ausrichten. |

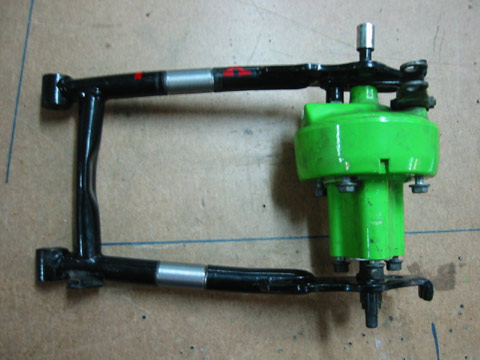

Um die Schwinge auszurichten, ist es sinnvoll die Nabe einzubauen, d.h mit allen Komponenten die auch beim Einbau in das Fahrzeug benötigt werden. An dieser Stelle sei noch bemerkt, dass aufgrund der Verlängerung die Schwinge in der Achsenebene eine grössere Spreizung aufweist. |

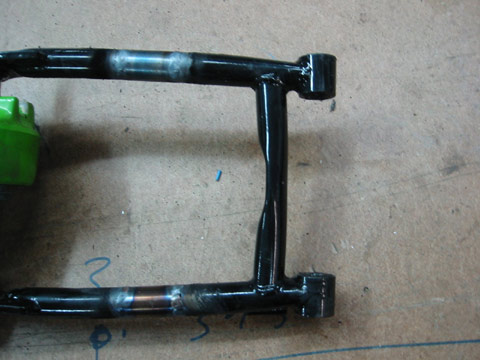

Zum verschweissen sollte man auf die WIG Schweisstechnik zurückgreifen, da hierbei der geringste Wärmeeintrag in das Material erfolgt und Verzüge sehr gering gehalten werden können. |

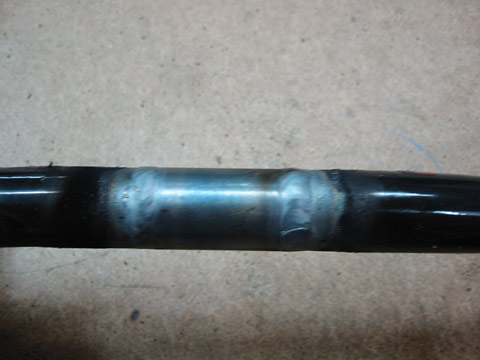

Mit dieser Technik werden die Schweissnähten auch sehr flach, und können somit besser verschliffen werden. |

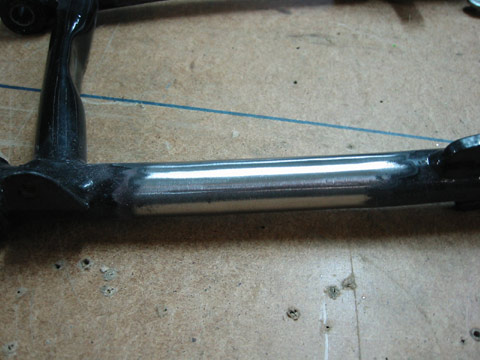

Schweissnähte verschleifen |
|
 |
 |
